Accueil > Organigramme > La Technique > L'attelage de la CITROËN SM

Retour plan général -- Plans de détails
Vidéo d'assemblage sous-ensemble 1 - Vidéo d'assemblage sous ensemble 2
Vidéo d'assemblage de l 'attelage de la CITROËN SM
  Nombre Débit Matière Liens vers plans de détails
A1 1 816 x 94 Tôle épaisseur = 4

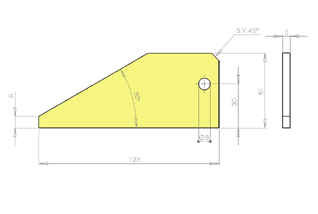

A2 2 123 x 51 Tôle épaisseur = 5

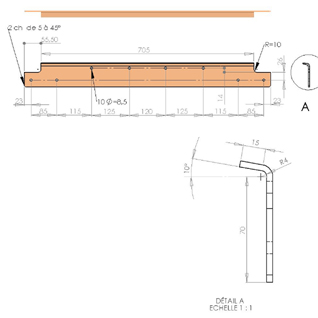

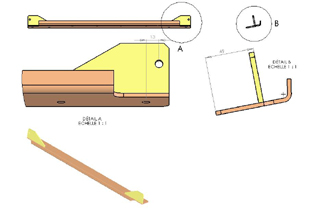

  Sous ensemble 2 composé de
la pièce A et de deux pièces A2
(voir détail d'assemblage)
B 2 150 x 55 Tôle épaisseur = 3
C 1 735 Tube acier 26 x 34

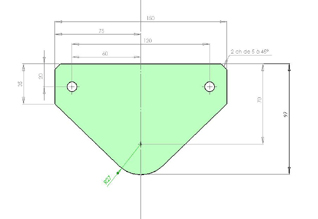

D 2 150 x 97 Tôle épaisseur = 5
E 2 100 x 48 Tôle épaisseur = 5

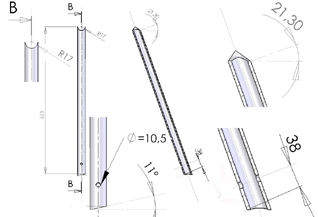

FetG 1 de chaque 669 Tube acier 26 x 34
F et G sont symétriques.

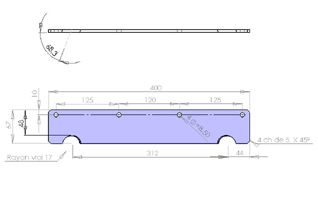

H 1 400 x 67 Tôle épaisseur = 5

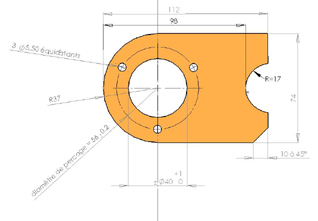

J 1 112 x 74 Tôle épaisseur = 2

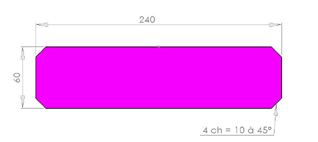

K 1 240 x 60 Tôle épaisseur = 10

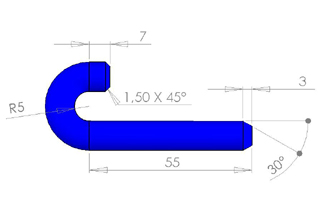

L 2 78 Fer rond d =10

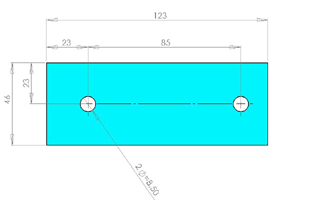

M 2 123 x 46 Tôle épaisseur = 5

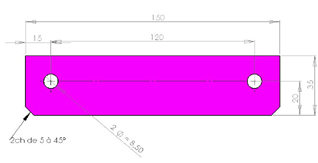

N 2 150 x 35 Tôle épaisseur = 1,5

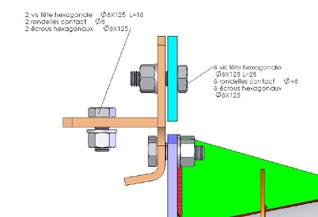

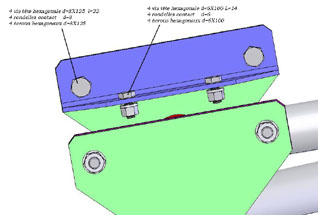

Détails fixation partie avant de l'attelage
Détails fixation partie arrière de l'attelage
