| La boîte
manuelle: |
| Elle est à cinq rapports avant tous synchronisés
et une marche arrière. La commande s'effectue au plancher
sur la console centrale, la grille a la forme d'un W la première
est à l'avant gauche disposition aujourd'hui standardisée. |
 |
|
La boite manuelle:
La boite manuelle est à cinq rapports avants et une marche
arrière. Elle est placée tout à l'avant de la
voiture.
Le changement de rapports est efectué par un câble de
sélection et d'une barre de commande.
Le carter de boite en aluminium est constitué de trois éléments:
Le carter avant (qui contient le dispositif de la cinquième
vitesse) et les carters boîte et embrayage.Ces deux pièces
sont usinées ensemble et ne peuvent être dissociées.
Cet ensemble comporte deux bouchons de vidange, un sur le carter de
cinquième et un sur le carter principal. |
| Rapports de démultiplication
avec couple conique de 8 x 35 (0,2285), pneus 195/70 VR15X
(développement = 2,013m) |
| Vitesses |
Rapports |
Démultiplication
boîte |
Démultiplication
totale |

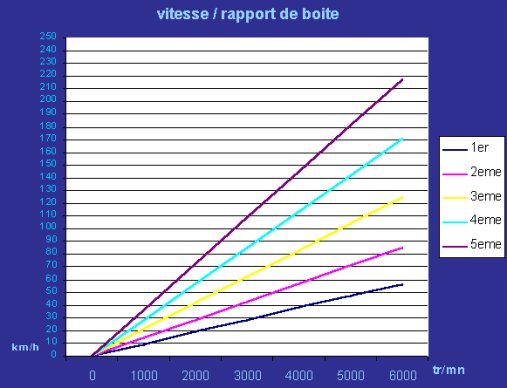

Vitesse en km/h pour1000
tr/mn |
| Carburateurs |
Injection |
| 1er
2ème
3ème
4ème
5ème
M.AR |
13/38
17/33
28/37
33/32
37/28
13/41 |
0,3421
0,5151
0,7567
1,0312
1,3214
0,3170 |
0,0781
0,1177
0,1729
0,2356
0,3019
0,0724
|
9,406
14,165
20,808
28,356
36,335
8,718
|
9,66
14,55
21,38
29,13
37,33
8,96 |
|
|
| Détails
réglages |
| Jeu latéral du synchro 3e-4e |
0,10 mm maxi |
| Couple conique |
8 X 35 |
| Différentiel à deux planétaires
(16 dents) |
quatre satellites ( 10 dents), un axe de satellite
Ø15 mm longueur 116 mm
et deux demi-axes Ø15 mm longueur 41,75 mm |
| |
| Réglage des planétaires parrondelles |
Ø 40,25 X 62,5, épaisseur 1,535
à 1,775 mm de 0,08 en 0,08 mm |
| Jeu latéral planétaire |
0,1 mm maxi. |
| jeu latéral des satellites |
0,3 mm maxi. |
| Jeu latéral
de couronne réglé |
| par rondelles entretoises. |
Ø74 x 82,8 mm épaisseur 2,9 à
5,7 mm de 0,6 en 0,6 mm. |
| par rondlles de réglage. |
Ø72 X 82,8 mm épaisseur 3 à
3,35 mm de 0,05 en 0,05 mm. |
| Distance conique gravée
sur face supérieure du pignon d'attaque. |
| réglage par rondelles |
Ø36 X 58 mm épaisseur 1,65 à
3,13 mm de 0,04 en 0,04 mm. |
| Jeu entre dents |
0,16 à 0,24 mm. |
| Couple de compteur |
Vis 5 dents, pignon 17 dents.2,25 litres de qualité
SAE 80 EP. |
| Capacité carter |
|
|
